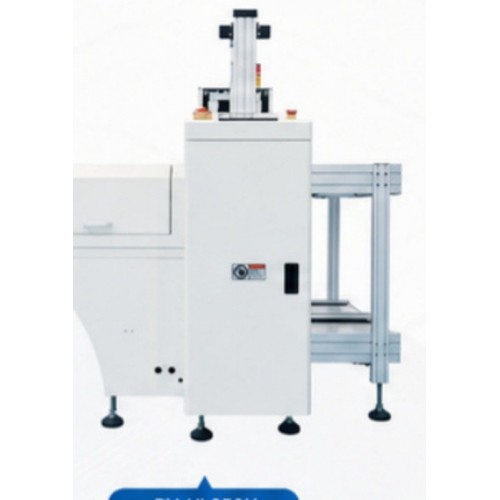

Двухрельсовый загрузчик-выгрузчик плат NG/OK RU-UL460H
-
Новое
- Производитель: OMEGA RF
- Код товара: RU-UL460H
- Доступность: Под заказ
Не является публичной офертой. Доставка оплачивается отдельно.
Двухрельсовый загрузчик-выгрузчик плат NG/OK RU-UL460H: оборудование для сборки и контроля электронных узлов. Inlight поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.
RU-UL460H — максимальное исполнение серии двухрельсовых загрузчиков-выгрузчиков. Приёмное поле 530 x 460 мм с запасом перекрывает рабочие форматы всех установщиков линейки, включая крупноформатные RU-F860 и RU-F8GS, поэтому этот типоразмер выбирают под перспективу — когда номенклатура плат ещё может вырасти, а менять накопитель позже не хочется.
Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)
Функционально устройство идентично младшим типоразмерам: подключается к конвейеру SMT-линии, принимает сигнал результата контроля и автоматически раскладывает платы по двум рельсам — годные отдельно, забракованные отдельно. Направляющие двухрельсовые, из алюминиевого сплава с рифлёной поверхностью; привод — двигатель переменного тока 300 Вт с цепной передачей, опорными валами и резиновой лентой; управление ведёт ПЛК Mitsubishi с режимом отказа по вводу-выводу не менее чем на десять каналов.
Время цикла подачи около 20 секунд, подъём магазина около 6 секунд, шаг выбора ячейки 1-4 с шагом 10 мм. Высота передачи 900 ± 20 мм настраивается пользователем, направление передачи слева направо, справа налево — опция. Корпус 2210 x 1870 x 1200 мм, масса 250 кг, питание от сети 220 В при потреблении 300 Вт.
Ключевые особенности
- Максимальное приёмное поле серии — до 530 x 460 мм
- Автоматическое разделение плат на OK и NG
- Двухрельсовый конвейер из алюминиевого сплава с рифлёной поверхностью
- Управление через ПЛК Mitsubishi, режим отказа по вводу-выводу
- Время цикла подачи около 20 с, подъём около 6 с
- Шаг выбора ячейки 1-4 (10 мм на шаг)
- Высота передачи 900 ± 20 мм, настраивается пользователем
- Питание 220 В, мощность 300 Вт, масса 250 кг
Применение
Автоматические линии с максимальным форматом плат и производства, планирующие расширение номенклатуры. Замыкающая позиция линии после системы оптического контроля; альтернатива — младшие типоразмеры серии при фиксированном и заведомо меньшем формате изделия.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | двухрельсовый загрузчик-выгрузчик NG/OK |
| Назначение | подключение к конвейерной линии SMT, автоматическое разделение плат на OK и NG |
| Размер платы | 50 x 50 - 530 x 460 мм |
| Толщина платы | минимум 0,4 мм |
| Время цикла подачи | около 20 с |
| Время подъёма | около 6 с |
| Способ управления | ПЛК Mitsubishi |
| Режим отказа | ввод-вывод не менее 10 каналов (опционально) |
| Конструкция конвейера | двухрельсовая направляющая с рифлёной поверхностью из алюминиевого сплава |
| Тип привода | двигатель переменного тока 300 Вт, цепная передача, опорные валы, резиновый конвейер |
| Напряжение питания | AC 220 В, 50/60 Гц, мощность 300 Вт |
| Направление передачи | слева направо (справа налево — опция) |
| Высота передачи | 900 ± 20 мм, настраивается пользователем |
| Шаг выбора | 1-4 (10 мм на шаг) |
| Габариты (Д x Ш x В) | 2210 x 1870 x 1200 мм |
| Размер магазина / упаковки | 535 x 530 x 570 мм |
| Масса | 250 кг |
Как подготовить запрос
Карта переналадки двух изделий и порядок воспроизведения сохранённого задания. Укажите модель, количество, задачи участка и данные изделия. Цена, состав поставки и актуальный срок согласуются по запросу.
