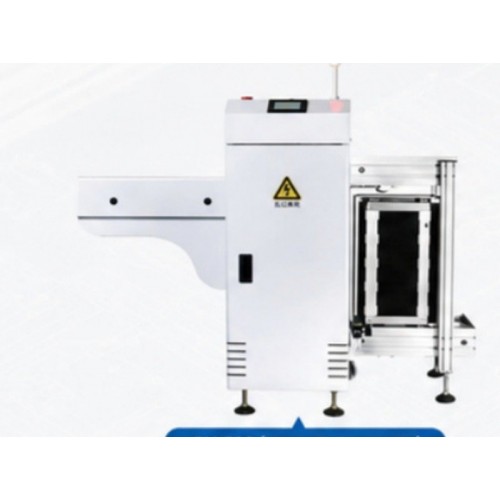

Автоматический выгрузчик печатных плат RU-50S с нижним приёмом
-
Новое
- Производитель: OMEGA RF
- Код товара: RU-50S
- Доступность: Под заказ
Не является публичной офертой. Доставка оплачивается отдельно.
Автоматический выгрузчик печатных плат RU-50S с нижним приёмом: оборудование для сборки и контроля электронных узлов. Inlight поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.
RU-50S закрывает автоматическую SMT-линию с обратной стороны: платы, вышедшие из печи оплавления или системы контроля, принимаются машиной и укладываются в кассеты без участия оператора. Это устраняет узкое место в конце линии и позволяет одному человеку обслуживать участок целиком.
Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)
Ёмкость хранения — два магазина, каждый рассчитан на 50 плат; при заполнении первого машина переходит ко второму, что даёт оператору запас времени на замену. Шаг укладки регулируется в диапазоне 10-40 мм под фактический шаг ячеек кассеты, время подъёма магазина составляет около 6 секунд. Типоразмер магазина 355 x 320 x 563 мм совпадает с загрузчиком RU-50P, поэтому кассеты по линии оборотные.
Машина принимает платы шириной 50-250 мм и длиной 50-350 мм толщиной от 0,4 мм; направление передачи стандартно слева направо, справа налево — опция. Мощность главного двигателя 250 Вт, питание от сети 220 В, требуется сжатый воздух 4-7 кгс/см2. Корпус длиннее загрузчика — 1550 мм, масса та же, 150 кг.
Ключевые особенности
- Автоматический приём плат из линии в кассеты
- Ёмкость хранения: 2 магазина по 50 плат
- Регулируемый шаг укладки 10-40 мм
- Время подъёма магазина около 6 секунд
- Платы 50 x 50 - 350 x 250 мм, толщина от 0,4 мм
- Магазин 355 x 320 x 563 мм — оборотный с загрузчиком RU-50P
- Мощность главного двигателя 250 Вт, питание 220 В
- Направление передачи слева направо, справа налево — опция
Применение
Замыкающая позиция автоматической SMT-линии после печи оплавления или системы оптического контроля. Также применяется на выходе отдельного участка печати или монтажа, когда платы передаются на следующую операцию партиями в кассетах. В требованиях к установке линии проходит как «автоматический разгрузчик».
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | автоматический выгрузчик печатных плат (нижний выгрузчик) |
| Электропитание | AC 220 В, 50/60 Гц |
| Потребляемая мощность | 295 Вт (по коммерческому предложению) |
| Мощность главного двигателя | 250 Вт |
| Размер печатных плат | ширина 50-250 x длина 50-350 мм |
| Толщина платы | не менее 0,4 мм |
| Размеры магазина | 355 x 320 x 563 мм |
| Применяемые магазины | 900 ± 20 мм |
| Шаг подачи | 10-40 мм |
| Время подъёма | около 6 с |
| Ёмкость хранения | 2 магазина (1 шт. / 50 плат) |
| Направление передачи | слева направо (справа налево — опция) |
| Подача воздуха | 4-7 кгс/см2; 0,4-0,6 МПа |
| Габариты (Д x Ш x В) | 1550 x 880 x 1250 мм |
| Масса | 150 кг |
Как подготовить запрос
Карта переналадки двух изделий и порядок воспроизведения сохранённого задания. Укажите модель, количество, задачи участка и данные изделия. Цена, состав поставки и актуальный срок согласуются по запросу.
