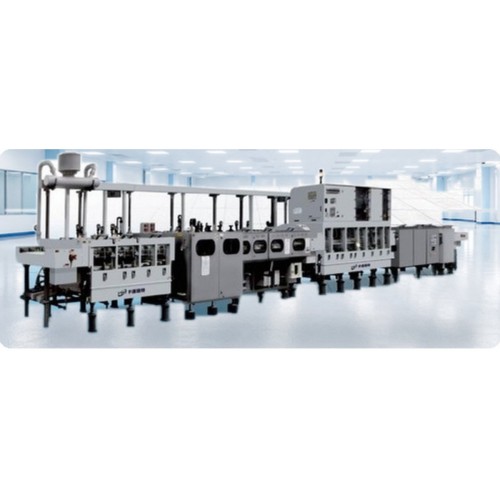

Линия иммерсионного олова PCB-ISN-LINE

Линия иммерсионного олова PCB-ISN-LINE: оборудование для изготовления печатных плат. Inlight поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.

Иммерсионное олово — плоское паяемое финишное покрытие, которое получают реакцией замещения: медь переходит в раствор, а олово осаждается на её место. Тока при этом не подводится, поэтому покрытие ложится одинаково на изолированные площадки и не требует токоподводящих перемычек. Для плат под запрессовку разъёмов и под мелкий шаг это покрытие выбирают за плоскостность и за отсутствие никеля в стеке.

Документация
Спецификация на изделие (PDF)
Каталог: линии производства печатных плат (PDF)

Ключевая проблема процесса — агрессивность раствора. Иммерсионные оловянные ванны работают в кислой среде с тиомочевинными комплексами и разрушают обычную нержавейку и типовые полимеры. В линии это учтено конструктивно: ванны и трубопроводы выполнены коррозионностойкими, то есть ресурс определяется процессом, а не износом оборудования. Вторая проблема — узкое рабочее окно: скорость замещения сильно зависит от температуры и от свежести раствора, и без активной стабилизации толщина покрытия по партиям расходится. Линия удерживает температуру и расход раствора в заданном диапазоне.

Транспорт равномерен по всей длине линии — важное требование для иммерсионных процессов, где время выдержки в ванне напрямую переводится в толщину покрытия: любое подтормаживание панели даёт локальный перебор по толщине. Маршрут стандартный: обезжиривание, микротравление, ванна иммерсионного олова, промывка, сушка. Управление автоматическое, с интеграцией в MES.

Ключевые особенности

• Равномерное осаждение олова без применения тока
• Коррозионностойкие ванны и трубопроводы
• Стабилизация температуры и расхода раствора
• Равномерная транспортировка по всей длине линии
• Маршрут: обезжиривание, микротравление, иммерсионное олово, промывка, сушка
• Интеграция с MES

Применение

Участок финишных покрытий на производстве печатных плат: нанесение паяемого оловянного покрытия на платы под поверхностный монтаж, под запрессовываемые разъёмы и на изделия, где требуется плоская контактная площадка без никелевого подслоя. Применяется на заводах жёстких и гибко-жёстких плат.
