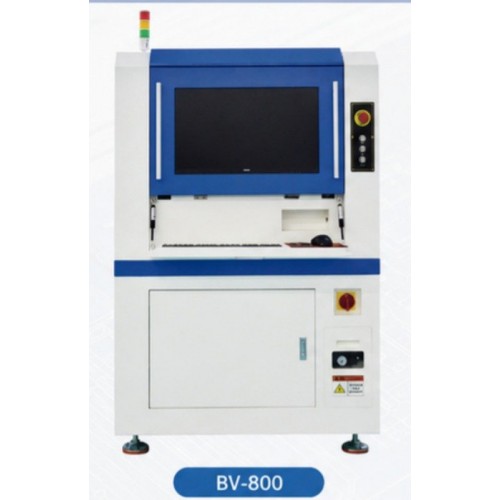

Онлайн-система автоматической оптической инспекции AOI RU-800
-
Новое
- Производитель: OMEGA RF
- Код товара: RU-800
- Доступность: Под заказ
Не является публичной офертой. Доставка оплачивается отдельно.
Онлайн-система автоматической оптической инспекции AOI RU-800: оборудование для сборки и контроля электронных узлов. Inlight поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.
RU-800 — онлайн-исполнение системы оптического контроля: машина встраивается в конвейер линии и проверяет каждую плату в потоке, без участия оператора. Платы принимаются по стандарту SMEMA, направляющие настраиваются автоматически, фиксация выполняется верхними зажимами по четырём углам.
Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)
Оптический тракт заметно мощнее, чем у офлайн-модели: импортная 16-мегапиксельная цветная промышленная камера, поле зрения 36 x 30 мм, разрешение 10, 15 или 20 мкм на точку по опции, высокоскоростной оптический модуль 5,0 Мп с дальностью обзора 8-10 мм и высокоточным цифровым управлением оптикой. Многоугольный источник света RGB с независимой регулировкой яркости каждого источника позволяет настраивать освещение под конкретное покрытие платы. Скорость перемещения достигает 700 мм/с, скорость инспекции — до 3500 см2/с.
Обработка построена на встроенном движке IPE: интеллектуальное сравнение точек, отображение результата в реальном времени, статистическая таблица типов дефектов в виде диаграммы для контроля качества производства. Программирование выполняется в одно касание из графического интерфейса, поддерживается дистанционное управление и полный автономный тест. Проверяются паяльная паста, компоненты, выводы и паяные площадки: смещение, недостаток и избыток припоя, обрыв, перемычка, отсутствие и переворот компонента, неправильная полярность и ориентация микросхемы, деформация выводов. Минимальный распознаваемый компонент — 01005 (0,3 x 0,15 мм). Управление ведёт промышленный ПК на i5-4460 под Windows 7 64-бит с 22-дюймовым экраном.
Ключевые особенности
- Онлайн-исполнение: встраивание в конвейер по стандарту SMEMA
- Импортная цветная промышленная камера 16 Мп, поле зрения 36 x 30 мм
- Разрешение 10/15/20 мкм на точку (опция)
- Скорость инспекции до 3500 см2/с, перемещение до 700 мм/с
- Минимальный распознаваемый компонент 01005 (0,3 x 0,15 мм)
- Многоугольный RGB-источник с независимой регулировкой каждого источника
- Движок IPE: сравнение точек, статистика дефектов в виде диаграммы
- Автоматическая регулировка ширины направляющих, фиксация по четырём углам
Применение
Сплошной контроль качества в потоке на серийных SMT-линиях: платы связи, автомобильной и промышленной электроники, изделия с мелким шагом и компонентами 01005. Ставится после печи оплавления в полностью автоматической линии — в схемах компоновки каталога RU-800 идёт вместе с автоматическим загрузчиком, SPI и NG-разгрузчиком.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | онлайн-система автоматической оптической инспекции |
| Камера | импортная 16-мегапиксельная цветная промышленная |
| Разрешение | 10/15/20 мкм на точку (опция) |
| Поле зрения (FOV) | 36 x 30 мм |
| Система освещения | многоугольный источник RGB, независимая регулировка яркости каждого источника |
| Оптика | высокоскоростной оптический модуль 5,0 Мп, дальность обзора 8-10 мм |
| Управление оптикой | высокоточное цифровое |
| Скорость перемещения | до 700 мм/с |
| Скорость инспекции | до 3500 см2/с при FOV 36 x 30 мм |
| Контролируемые дефекты пасты | смещённый отпечаток, недостаток, избыток, обрыв, загрязнение, перемычка |
| Контролируемые дефекты компонентов | отсутствие, смещение, неправильная полярность, переворот, неверный компонент, повреждение, загрязнение, неправильная ориентация и контакт микросхемы |
| Контролируемые дефекты выводов | отсутствие, смещение, деформация, переворот, обрыв, перемычка |
| Контролируемые дефекты пайки | недостаток и избыток припоя, смещение, неправильная форма, деформация, отсутствие олова, перемычка |
| Размер платы | 35 x 35 - 380 x 480 мм (возможна настройка по требованию заказчика) |
| Толщина платы | 0,3-6 мм |
| Деформация платы | не более 4-6 мм (для плат специальной формы требуется оснастка коррекции) |
| Зазор компонентов | сверху не менее 50 мм, снизу не более 100 мм |
| Минимальный размер компонента | 01005 (0,3 x 0,15 мм) |
| Ось X, Y | привод серводвигателем переменного тока с замкнутой обратной связью, рельсы и линейные направляющие |
| Точность позиционирования | не более 8 мкм |
| Система передачи платы | направляющие 90 ± 20 мм, автоматическая регулировка ширины, фиксация верхними зажимами по четырём углам, стандарт SMEMA |
| Маркировка | 2 часто используемых типа меток, возможен выбор нескольких точек |
| Защита от статического электричества | соответствие стандарту, поддержка испытаний полного процесса |
| Операционная система | Windows 7 64-бит |
| Управляющий компьютер | промышленный ПК, материнская плата KST, CPU i5-4460, 4 ГБ ОЗУ, SSD 120 ГБ |
| Монитор | 22-дюймовый промышленный ЖК-экран |
| Коммуникационный интерфейс | верхний стандарт SMEMA |
| Условия эксплуатации | температура 10-40 °C, влажность 30-80 % RH |
| Подача сжатого воздуха | не менее 0,5 МПа |
| Габариты (Д x Ш x В) | 130 x 100 x 174 см (без сигнальной лампы) |
| Вес | около 700 кг |
| Питание | AC 220 В ±10 %, 50/60 Гц, номинальная мощность 650 Вт |
Как подготовить запрос
Карта переналадки двух изделий и порядок воспроизведения сохранённого задания. Укажите модель, количество, задачи участка и данные изделия. Цена, состав поставки и актуальный срок согласуются по запросу.
