Офлайн-рентгеновская инспекционная машина AX7900 для контроля паяных соединений

Офлайн-рентгеновская инспекционная машина AX7900 для контроля паяных соединений: оборудование для сборки и контроля электронных узлов. Inlight поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.

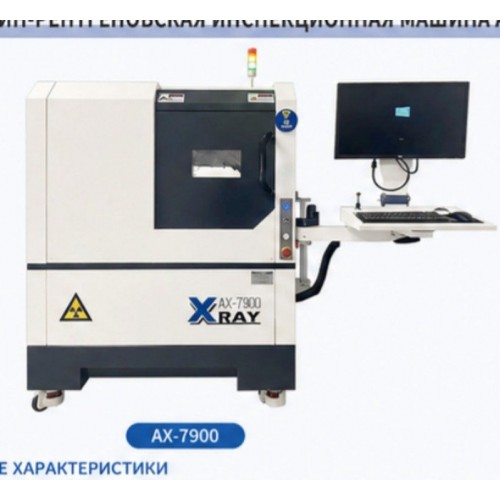

AX7900 — рентгеновская инспекционная машина для контроля того, что не видит оптика: паяных соединений под корпусами BGA, QFN и LGA, скрытых полостей, качества заполнения переходных отверстий. Источник излучения закрытого типа с напряжением 90 кВ и диапазоном перемещения 140 мм, изображение формирует плоскопанельный детектор; вычислительный блок — промышленный компьютер с 24-ядерным процессором.

Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)

Навигационная система четырёхосевая: перемещение трёхосевым механизмом плюс качание и вращение с наклоном ±30 градусов. Это позволяет разглядывать соединение под углом и оценивать форму галтели, а не только тень сверху. Зона загрузки принимает изделия до 520 x 420 мм и платы до 460 x 400 мм массой до 5 кг.

Программная часть — высокопроизводительная система офлайн-инспекции AX-RAY с функцией ИИ версии 1.0: автоматическая настройка изображения по координатным параметрам выбранной позиции, автоматическая навигация с обучением точкам позиционирования, измерение электронных компонентов и полупроводников с расчётом объёма пустот, редактирование нескольких позиций. Интерфейс переключается между китайским и английским языками.

Радиационная безопасность обеспечена на нескольких уровнях: полное экранирование корпуса, доза утечки менее 1 мкЗв/ч, дверца с блокировкой, проблесковая и звуковая сигнализация, панель аварийной остановки, автоматическое отключение источника при открытии дверцы, блокировка дверцы до окончания проверки и автоматический переход трубки в защитный режим при простое более 5 минут.

Ключевые особенности

• Закрытый источник рентгеновского излучения 90 кВ, диапазон перемещения 140 мм
• Плоскопанельный детектор, наклон ±30°, четырёхосевая навигация
• Измерение компонентов, полупроводников и объёма пустот в пайке
• Автоматическая настройка изображения и обучение точкам позиционирования
• Промышленный компьютер с 24-ядерным процессором
• Зона загрузки до 520 x 420 мм, плата до 460 x 400 мм, до 5 кг
• Полное экранирование, доза утечки менее 1 мкЗв/ч
• Блокировка дверцы, аварийная остановка, автоотключение трубки при простое

Применение

Контроль качества пайки BGA, QFN, LGA и других корпусов со скрытыми выводами; оценка пустот в паяных соединениях силовых компонентов; входной контроль компонентов и подсчёт элементов в катушках; арбитраж дефектов на ремонтном участке. Обязательная позиция для производств, выпускающих изделия ответственного назначения.

Технические характеристики

Как подготовить запрос

Карта переналадки двух изделий и порядок воспроизведения сохранённого задания. Укажите модель, количество, задачи участка и данные изделия. Цена, состав поставки и актуальный срок согласуются по запросу.
