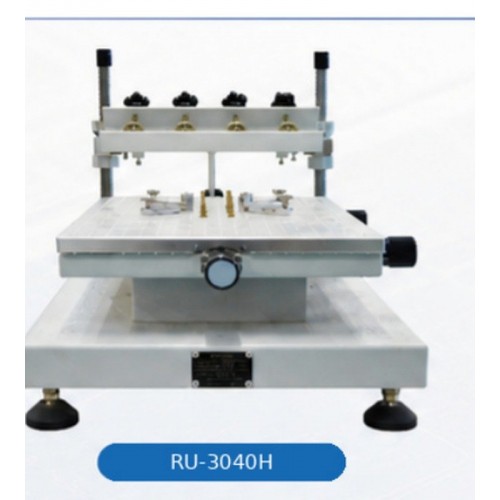

Ручной прецизионный принтер паяльной пасты RU-3040H

Ручной прецизионный принтер паяльной пасты RU-3040H: оборудование для сборки и контроля электронных узлов. Inlight поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.

RU-3040H — ручной прецизионный принтер паяльной пасты для опытных участков, лабораторий и мелких серий. Печать выполняет оператор, но качество отпечатка обеспечивает механика: жёсткая рабочая платформа 300 x 400 мм, фиксация трафарета ручками с обеих сторон, регулировочная ручка точной подстройки и позиционирование по опорным отверстиям и базовым меткам платы. Повторяемость нанесения удерживается в пределах ±0,01 мм.

Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)

Максимальная площадь печати составляет 250 x 400 мм, максимальный размер рамки трафарета — 370 x 470 мм, что покрывает типовые трафареты, используемые с полуавтоматическими и автоматическими принтерами той же линейки. Регулировка положения печатающей головки по высоте — 10 мм, высота печати 190 мм. Толщина трафарета допускается от нулевой до 80 мм по посадочному месту.

Машина занимает 540 x 380 мм на столе и весит 20 кг, ей не нужны ни сжатый воздух, ни выделенное питание. Для участка, который только переходит с шприцевого нанесения на трафаретное, это самый дешёвый способ получить повторяемый отпечаток и корректно отработать трафарет перед покупкой автоматического принтера.

Ключевые особенности

• Рабочая платформа 300 x 400 мм, площадь печати до 250 x 400 мм
• Повторяемость ±0,01 мм
• Позиционирование по опорным отверстиям и базовым меткам
• Максимальный размер рамки трафарета 370 x 470 мм
• Регулировка печатающей головки 10 мм, высота печати 190 мм
• Ручки фиксации трафарета и регулировочная ручка точной подстройки
• Не требует сжатого воздуха и выделенной силовой линии
• Компактный корпус 540 x 380 x 390 мм, масса 20 кг

Применение

Опытное производство, лаборатории, ремонтные и монтажные участки, мелкие серии и отработка трафаретов перед запуском на автоматическом принтере. Рабочий вариант первой машины трафаретной печати при переходе с ручного нанесения пасты.

Технические характеристики

Как подготовить запрос

Карта переналадки двух изделий и порядок воспроизведения сохранённого задания. Укажите модель, количество, задачи участка и данные изделия. Цена, состав поставки и актуальный срок согласуются по запросу.
