Электрические ленточные питатели для установщиков компонентов

Электрические ленточные питатели для установщиков компонентов: оборудование для сборки и контроля электронных узлов. Inlight поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.

Электрические питатели отличаются от пневматических тем, что шаг подачи задаётся сервоприводом, а не цилиндром. Практический смысл: шаг программируется, а не выставляется механически, подача точнее и повторяемее, машина может менять шаг между программами без вмешательства оператора. На высоких скоростях установки это заметно снижает долю пропусков при захвате.

Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)

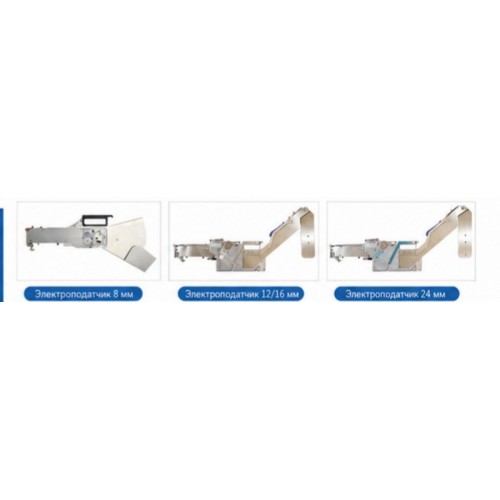

Серия выпускается в трёх исполнениях: 8 мм, комбинированное 12/16 мм и 24 мм. Корпус — высококачественный алюминиевый сплав; питатели рассчитаны на стандартную ленту с компонентами соответствующей ширины. Совместимость заявлена с установщиками отечественного производства типа YV100II, YV100XG, YV100XE, YG12F, YG100 и другими моделями с аналогичным посадочным местом.

В установщиках линейки электрические питатели поддерживаются на всех моделях с T-образной компоновкой: RU-F452 и RU-F452L (52 позиции), RU-F660 (58 позиций), RU-F860 (52 позиции), RU-F860S (64 канала). Для компонентов 0201 в разделе материалов коммерческого предложения рекомендован именно электрический питатель 8 мм с шагом 2 мм.

Ключевые особенности

• Три исполнения: 8 мм, 12/16 мм, 24 мм
• Программируемый шаг подачи, сервопривод
• Корпус из высококачественного алюминиевого сплава
• Совместимость с YV100II, YV100XG, YV100XE, YG12F, YG100 и аналогами
• Рекомендованы для компонентов 0201 (8 мм, шаг 2 мм)
• Более высокая повторяемость подачи по сравнению с пневматическими
• Поддерживаются установщиками RU-F452, RU-F660, RU-F860, RU-F860S
• Работа с лентой для компонентов

Применение

Подача компонентов в ленте на скоростных участках монтажа и при работе с мелкими типоразмерами, где пневматика даёт слишком много пропусков захвата. Типоразмер 8 мм — чипы 0201-1206, 12/16 мм — микросхемы малых корпусов и конденсаторы, 24 мм — крупные компоненты.

Технические характеристики

Как подготовить запрос

Карта переналадки двух изделий и порядок воспроизведения сохранённого задания. Укажите модель, количество, задачи участка и данные изделия. Цена, состав поставки и актуальный срок согласуются по запросу.
