RU-RF430: опытная партия и смена изделий
На небольшом производстве оборудование часто работает с короткими сериями. В такой ситуации полезно оценивать не только сам проход, но и подготовку задания, смену оснащения и возврат к предыдущему изделию. Разбор посвящён проверке этого рабочего цикла. Для RU-RF430 это означает проверить тип транспортёра, опору панели и параметры профиля.
Запросить предложение: RU-RF430
Что учитывать для RU-RF430
Для RU-RF430 нужно проверить, как плата располагается на сетчатом транспортёре. Особенно это важно при повторном проходе двусторонней сборки, когда снизу уже находятся компоненты.
Модуль выполняет оплавление паяльной пасты. В исходных данных укажите состав платы, пасту, компоненты и тепловую нагрузку. Результатом проверки должны быть согласованный температурный профиль и состояние соединений.

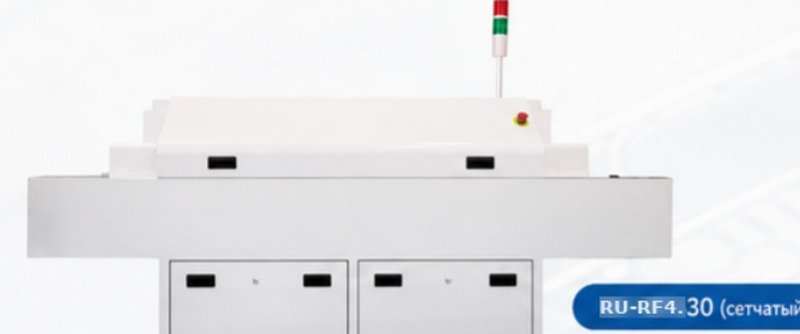

| Тип | конвекционная печь оплавления с сетчатым транспортёром |
|---|---|
| Количество зон нагрева | 4 верхние / 4 нижние |
| Длина зон нагрева | 1400 мм |
| Тип нагрева | полная конвекция горячего воздуха |
| Количество зон охлаждения | 1 |
| Максимальная ширина печатной платы | 300 мм |
Проверить переход между двумя изделиями
- Выбрать два реальных изделия с разными требованиями к обработке. Для каждого записать исходное оснащение, программу или режим и состояние перед началом работы.
- Разделить переналадку на операции оператора и специалиста. Указать, какие настройки сохраняются и какие проверки обязательны при установке нового изделия.
- Выполнить обратный переход к первому заданию. Проверить сохранность оснастки, восстановление режима и результат первого изделия после возврата.
Вопросы именно по этому модулю
- Показать нижние компоненты и места допустимой опоры.
- Определить необходимость носителя и его включение в поставку.
- Согласовать профиль и контроль после первого и повторного прохода.
Эти пункты следует связать с задачей текущего разбора: опытная партия и смена изделий. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Карта переналадки двух изделий и порядок воспроизведения сохранённого задания.
Короткая серия может занимать больше времени на подготовку, чем на обработку. Оценку делают на своём цикле смены изделий, а не по времени одного прохода.
Запросить предложение: RU-RF430
Карточка и документы
Характеристики и состав RU-RF430
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
