RU-300: опытная партия и смена изделий
На небольшом производстве оборудование часто работает с короткими сериями. В такой ситуации полезно оценивать не только сам проход, но и подготовку задания, смену оснащения и возврат к предыдущему изделию. Разбор посвящён проверке этого рабочего цикла. Для RU-300 это означает проверить оснастку, предподогрев и обслуживание контура флюса.
Что учитывать для RU-300
RU-300 рассматривают для изделий, которым требуется согласованный прогрев перед волной. Число зон полезно только вместе с измерением температуры самой платы и ограничениями установленных компонентов.
Модуль выполняет волновую пайку. В исходных данных укажите плату, выводные компоненты, маскирование и требования к флюсу. Результатом проверки должны быть качество согласованных выводных соединений после пайки.
| Тип | полноавтоматическая установка волновой пайки |
|---|---|
| Количество волн припоя | 2 |
| Максимальная ширина платы | 750 ± 50 мм |
| Скорость транспортировки платы | 300-1500 мм/мин |
| Угол наклона транспортировки | 3-7° |
| Максимальная высота компонентов над платой | до 100 мм |
Проверить переход между двумя изделиями
- Выбрать два реальных изделия с разными требованиями к обработке. Для каждого записать исходное оснащение, программу или режим и состояние перед началом работы.
- Разделить переналадку на операции оператора и специалиста. Указать, какие настройки сохраняются и какие проверки обязательны при установке нового изделия.
- Выполнить обратный переход к первому заданию. Проверить сохранность оснастки, восстановление режима и результат первого изделия после возврата.
Вопросы именно по этому модулю
- Указать наиболее теплоёмкие зоны и чувствительные компоненты.
- Подтвердить состав секций предподогрева конкретной RU-300.
- Согласовать измерение температуры изделия и контроль соединений.
Эти пункты следует связать с задачей текущего разбора: опытная партия и смена изделий. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Карта переналадки двух изделий и порядок воспроизведения сохранённого задания.
Короткая серия может занимать больше времени на подготовку, чем на обработку. Оценку делают на своём цикле смены изделий, а не по времени одного прохода.
Карточка и документы

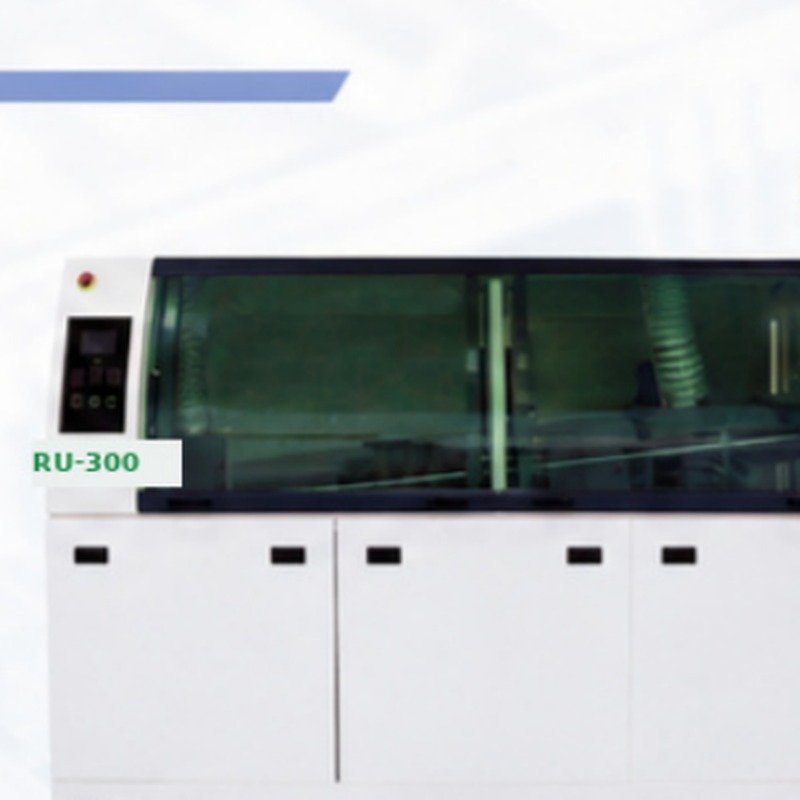

Характеристики и состав RU-300
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
