PCB-FIN-CLEAN: опытная партия и смена изделий
На небольшом производстве оборудование часто работает с короткими сериями. В такой ситуации полезно оценивать не только сам проход, но и подготовку задания, смену оснащения и возврат к предыдущему изделию. Разбор посвящён проверке этого рабочего цикла. Для PCB-FIN-CLEAN это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Запросить предложение: PCB-FIN-CLEAN
Что учитывать для PCB-FIN-CLEAN
PCB-FIN-CLEAN относится к мокрым процессам изготовления самой печатной платы. При запросе важно назвать загрязнение и стадию маршрута: финишную очистку голой платы нельзя автоматически считать отмывкой смонтированных электронных узлов.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.

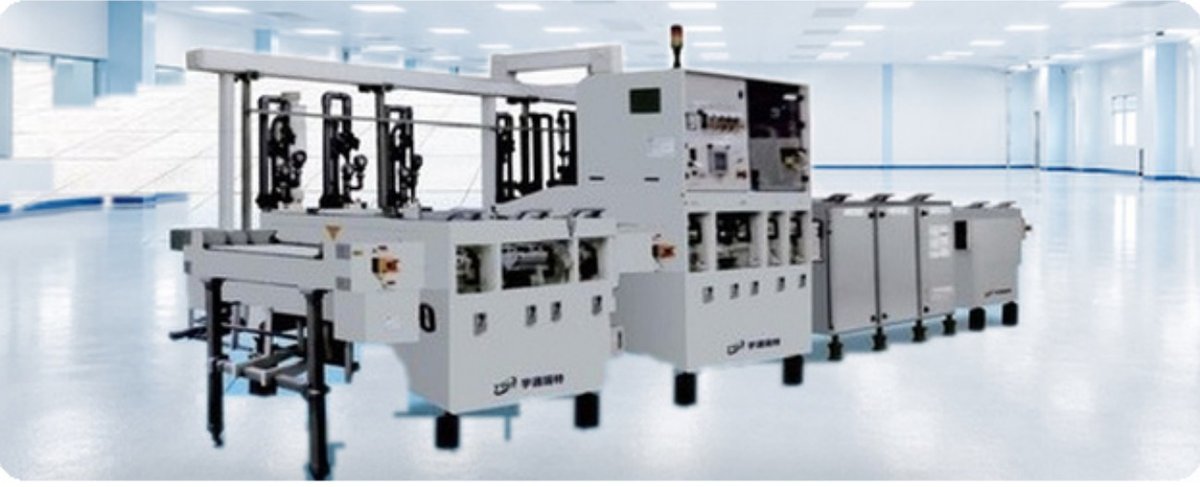

| Тип оборудования | компактная проходная линия финишной очистки |
|---|---|
| Технологический процесс | удаление остатков химии и механических загрязнений |
| Состав линии (типовой маршрут) | загрузка — кислотная мойка — промывка — контроль — DI-вода — сушка |
| Системы мойки | ультразвуковая и высоконапорная |
| Обработка раствора | фильтрация технологического раствора |
| Узел удаления плёнки жидкости | водяной нож |
Проверить переход между двумя изделиями
- Выбрать два реальных изделия с разными требованиями к обработке. Для каждого записать исходное оснащение, программу или режим и состояние перед началом работы.
- Разделить переналадку на операции оператора и специалиста. Указать, какие настройки сохраняются и какие проверки обязательны при установке нового изделия.
- Выполнить обратный переход к первому заданию. Проверить сохранность оснастки, восстановление режима и результат первого изделия после возврата.
Вопросы именно по этому модулю
- Указать, голая это плата или собранный узел, и перечислить загрязнения.
- Согласовать совместимость поверхности и покрытия с выбранным процессом.
- Задать метод контроля чистоты, сушки и обращения с платой после выхода.
Эти пункты следует связать с задачей текущего разбора: опытная партия и смена изделий. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Карта переналадки двух изделий и порядок воспроизведения сохранённого задания.
Короткая серия может занимать больше времени на подготовку, чем на обработку. Оценку делают на своём цикле смены изделий, а не по времени одного прохода.
Запросить предложение: PCB-FIN-CLEAN
Карточка и документы
Характеристики и состав PCB-FIN-CLEAN
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
