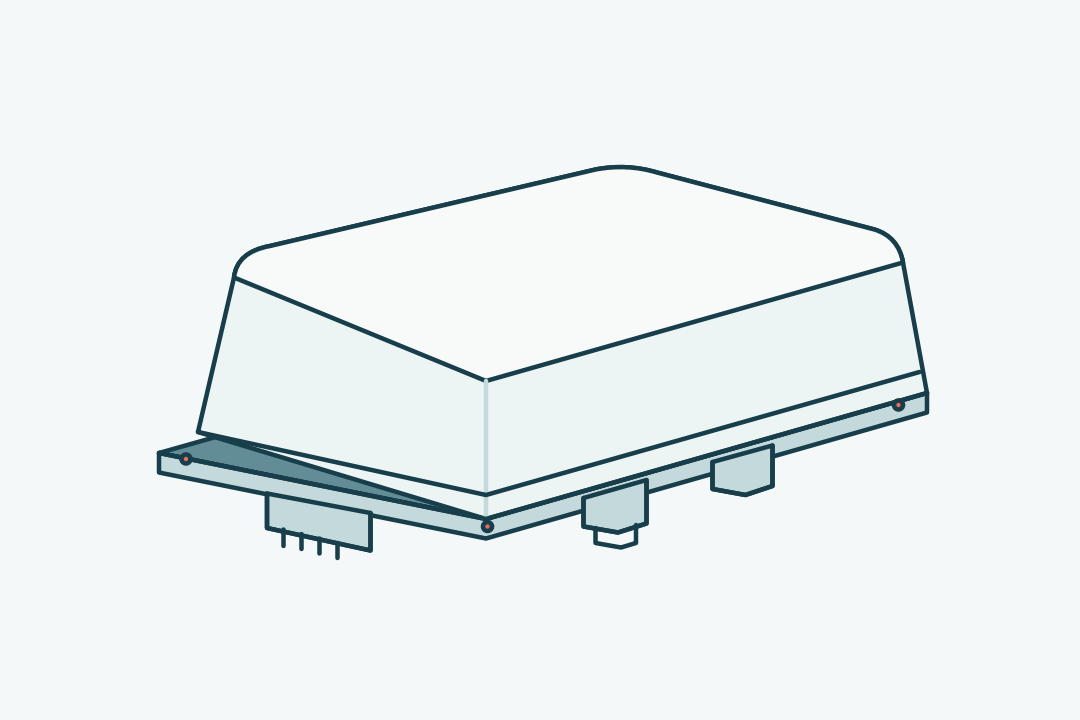

Gamma-150: выбор по помехам и условиям эксплуатации

Разбираем NavCom Gamma-150 как помехоустойчивую ГНСС-антенну: выбор по помехам и условиям эксплуатации.

Рабочая задача

Для распределённого объекта или транспорта сравнение антенн начинается с условий применения. Gamma-150 имеет восемь элементов и заявленный предел до семи источников помех. Устойчивость 115 дБ при одной помехе и 95 дБ при семи приведена в спецификации; условия использования этих показателей согласуют для конкретной установки.

Что уточнить до заказа

При выборе для климатически сложного места проверяют рабочий диапазон −40…+70 °C и диапазон хранения −45…+80 °C. Это разные режимы, и один не следует подменять другим. Питание 24 В и потребление до 20 Вт включают в проект вместе с подключённым оборудованием и условиями прокладки кабелей.

Паспортные ориентиры

Для модели указаны 8 антенных элементов, не более 7 одновременно подавляемых источников помех и питание 24 В. Показатели устойчивости нужно читать вместе с количеством помех и согласованными условиями применения. Они не задают коэффициент усиления антенны или гарантированный радиус работы.

Комплект и монтаж

В заявленный состав входят антенна, стабилизированный блок питания, антенный кабель 10 м, кабель питания/данных 10 м, монтажные части и документация. Габариты серии — не более 280 × 210 × 81 мм. Установочные размеры, ответные разъёмы и формат обмена согласуют по конкретному оборудованию.

Характеристики NavCom Gamma-150

Количество антенных элементов: 8
Одновременно подавляемые источники помех: Не более 7
Устойчивость к воздействию помех: 115 дБ при 1 помехе; 95 дБ при 7 помехах
Рабочие частоты: 1561,098 ± 2,046 МГц (BDS B1); 1575,42 ± 10,23 МГц (GPS L1); 1575,42 ± 12,276 МГц (GAL E1); 1601,5 ± 8,5 МГц (GLO G1)
Тип антенны: Однодиапазонная
Входное сопротивление: 50 Ом
КСВН: Не хуже 2
Интерфейсы передачи данных: RS-232, RS-422, Wi-Fi
Холодный старт: Не более 60 с
Горячий старт: Не более 10 с
Напряжение питания: 24 В
Относительная влажность: 10–90%
Габариты (Д × Ш × В): Не более 280 × 210 × 81 мм
Степень защиты: IP65
Потребляемая мощность: Не более 20 Вт
Рабочая температура: −40…+70 °C
Температура хранения: −45…+80 °C
Масса: Не более 2,4 кг

Вопросы и ответы

Это средство подавления БПЛА?

Нет. В данном описании речь о приёмной ГНСС-части. Обнаружение или подавление БПЛА не заявлено.

Можно ли считать наличие RS-232 или RS-422 подтверждением совместимости?

Нет. Нужно согласовать протокол, параметры линии и сопрягаемое оборудование. Полный перечень совместимых приборов в источнике не приведён.
